VS2以其优越的性能成为锂离子电池极具潜力的负极材料。本文通过在还原氧化石墨烯(rGO)上原位组装毛毛虫状的VS2纳米片，制备了一种新的三维(3D) VS2/还原氧化石墨烯(rGO)异质结构(VS2-rGO)。这种3D VS2- rgo具有明确定义的异质结界面，旨在减轻Li +插入/脱插周期中VS2的体积膨胀。这种优化的设计提高了异质结的导电性，促进了电子和离子的高效传输。与纯VS2电极相比，VS2电极具有更高的可逆容量和更好的倍率性能(循环140次后，在0.1 A g−1下，644.02 mA h g−1，在2 A g−1下，526.66 mA h g−1)(循环140次后，在0.1 A g−1下，433.69 mA h g−1,2 A g−1下，63.91 mA h g−1)。非原位XRD分析表明，在VS2-rGO电极中Li +的储存机制包括初始嵌入、随后的嵌入和转化。根据第一性原理计算，与VS2层(0.225 eV)相比，VS2- rgo异质结中的Li +扩散势垒(0.183 eV)较低，从而增强了VS2- rgo电极材料的Li +输运动力学和循环性能。这项工作为异质结对lib的影响提供了新的视角。


图 1. VS2-rGO异质结构制备工艺示意图。


图 2. (a) x射线衍射图，(b)拉曼光谱，(c) N2吸附-解吸等温线，(d) VS2和VS2- rgo的热重分析，(e) VS2和VS2- rgo的XPS测量光谱(f) VS2的v2p XPS光谱，(g) v2p， (h) s2p， (i) VS2- rgo的c1s XPS光谱。


图3. (a) VS2的SEM图像，(b-c) SEM图像，(d-e) TEM图像，(f) VS2- rgo的HRTEM图像，(g) VS2的SEM图像及相应的EDS元素映射:(h) V元素，(i) S元素。

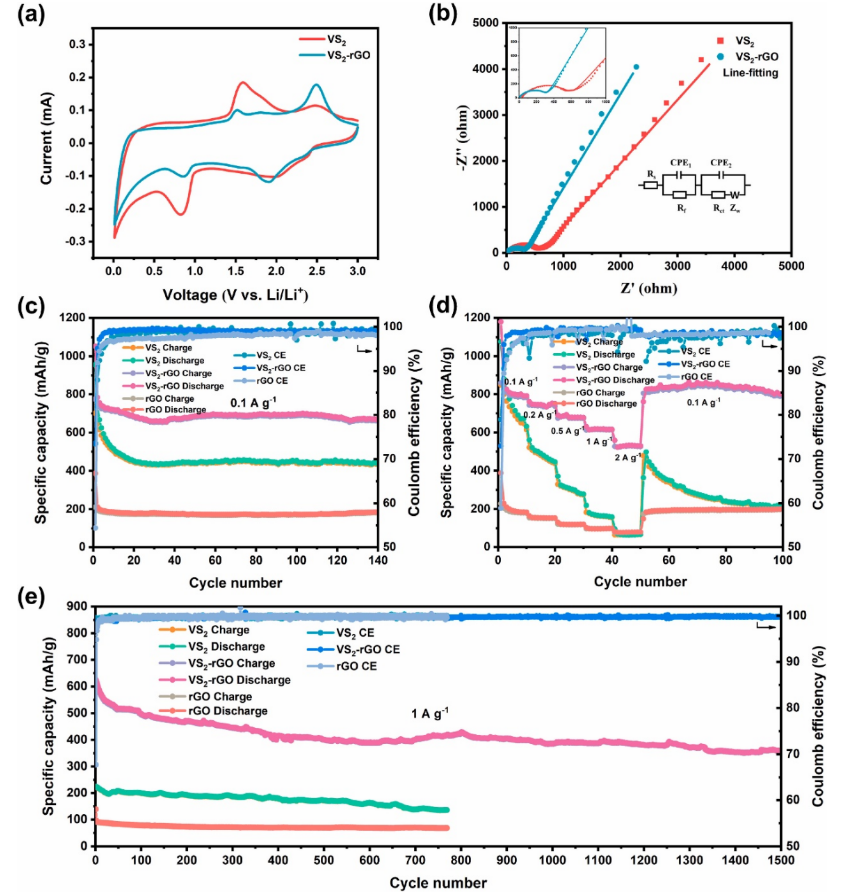

图 4. (a) VS2曲线和VS2-rGO在第二个周期的扫描速率0.1 mV s−1,(b)的奈奎斯特图VS2和VS2-rGO电极循环(插图显示了高频地区扩大光谱和VS2的等效电路模型和VS2-rGO电极),(c)循环稳定和CE VS2, VS2-rGO rGO电极在0.1 g−1,(d)的性能测试在不同的电流密度,从0.1到2 g−1电极,(e)电极在1a g−1下的持久循环行为。


图 5. (a) VS2-rGO电极在第二周期扫描速率范围内的CV曲线，(b)不同氧化还原条件下峰值电流与扫描速率的拟合线和对数图，(c)突出显示区域内1mv s−1时的假电容份额，(d)在不同扫描速率下VS2-rGO电极的假电容和扩散驱动贡献的比较概述。

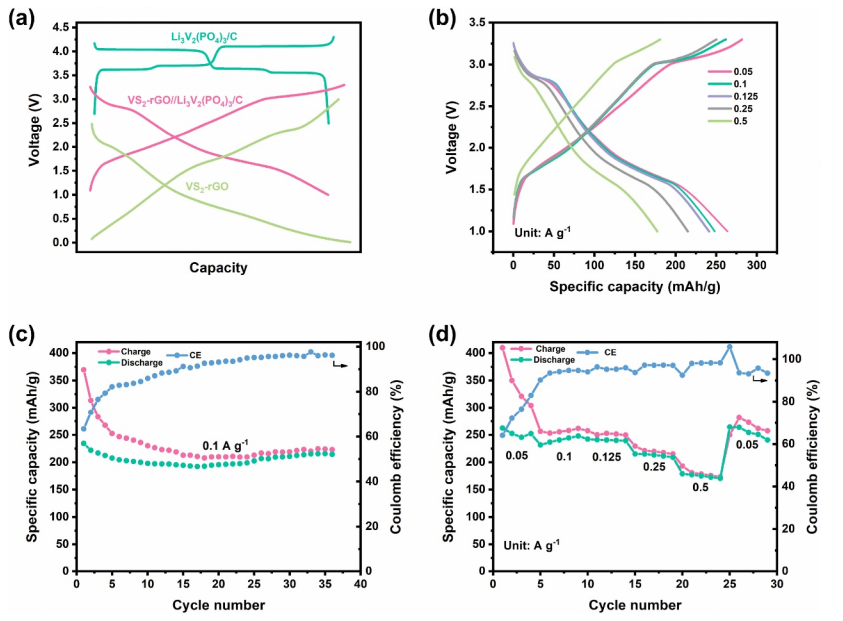

图 6. (a) VS2-rGO阳极、Li3V2(PO4)3/C阴极和VS2-rGO//Li3V2(PO4)3/C充放电曲线，(b)不同电流密度下VS2-rGO//Li3V2(PO4)3/C充放电曲线，(C) 0.1 a g−1电流密度下VS2-rGO//Li3V2(PO4)3/C充放电电池的循环稳定性和CE， (d) 0.05 ~ 0.5 a g−1电流密度下VS2-rGO//Li3V2(PO4)3/C充放电电池的倍率性能。

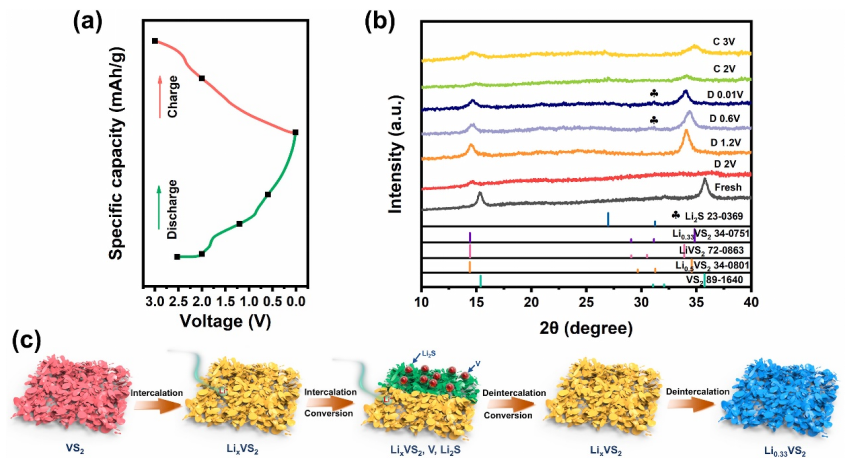

图7. (a) VS2-rGO电极在0.1 mA g−1下的恒流充放电曲线，(b) VS2-rGO电极在不同阶段的非原位XRD谱图，(c) VS2-rGO电极中Li+的储存机理示意图。

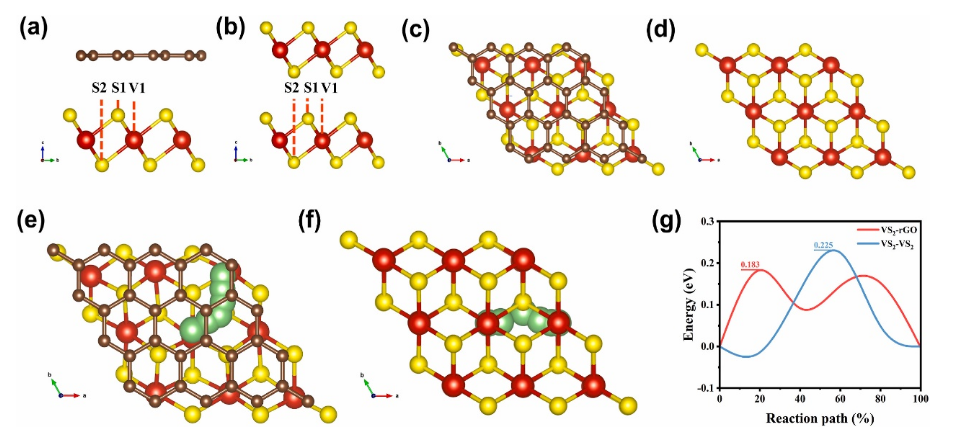

图8。Li +在(a) VS2-rGO和(b) VS2-VS2界面处的吸附位点，(c) VS2-rGO和(d) VS2-VS2双层的俯视图，Li+在(e) VS2-rGO和(f) VS2-VS2界面处的迁移路径，(g)Li+在VS2-rGO和VS2-VS2界面处扩散的能垒。

      相关科研成果由新加坡国立大学Palani Balaya，哈尔滨工业大学Hsu-Sheng Tsai等人于2024年发表在Journal of Power Sources（https://doi.org/10.1016/j.jpowsour.2024.235296）上。原文：In-situ assembly of 3D VS2/Reduced graphene oxide with superior lithium ion storage performance: The role of heterojunction
原文链接：https://doi.org/10.1016/j.jpowsour.2024.235296

转自《石墨烯研究》公众号
