加氢解聚为将塑料废物转化为高价值烃类提供了一条有前景的途径,为增值回收带来了显著潜力。然而,由于活性位点附近氢浓度不足导致的动力学限制,这一方法面临重大挑战,仅在较高氢压下才能实现最佳催化性能。本研究通过开发“氢气泡催化剂”解决了这一难题,该催化剂在介孔SBA-15通道内负载钌纳米粒子(Ru/SBA)。Ru/SBA催化剂的独特之处在于其物理储氢和化学可逆氢溢流能力,确保了及时且充足的氢供应。在相同反应条件下,Ru/SBA的催化活性比无储氢能力的Ru/SiO₂高出4倍以上。这一催化性能的显著提升为近常压下的塑料废物加氢解聚提供了重要机遇。
石油基合成塑料的出现为现代社会带来了巨大便利。仅在2019年,全球就生产了惊人的4.6亿吨塑料制品。然而,令人担忧的现实是,不到20%的塑料废物得到了负责任的回收。大量不当处理的塑料废物显著加剧了环境污染,并造成了宝贵资源的浪费。为了应对这一挑战,将废塑料加氢解聚为小分子烃类成为了一种值得称赞的回收途径。

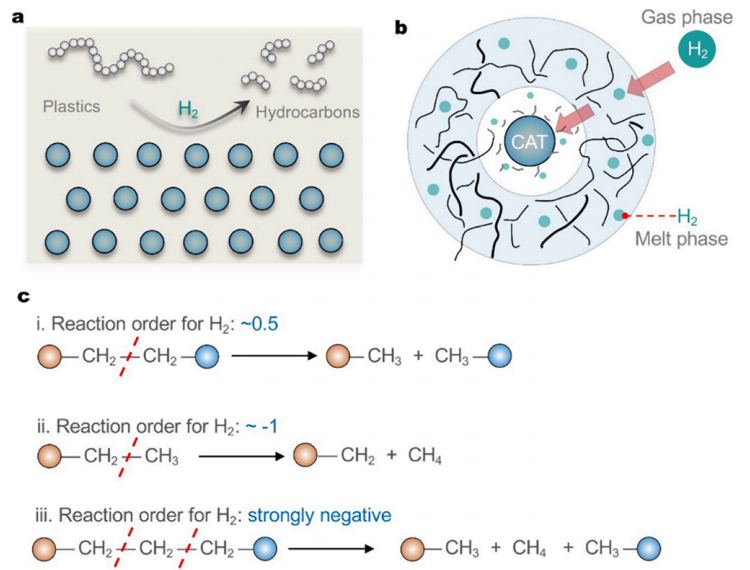

图1. 废塑料加氢解聚过程
(a) 废塑料加氢解聚为短链烃类的示意图
(b) 废聚烯烃在复杂固-液-气三相界面的加氢裂解过程
(c) Ru/SiO₂催化体系中的加氢裂解反应路径
各子图核心功能解析
子图 |
科学内涵 |
技术意义 |
(a) |
展示塑料大分子(聚烯烃)通过C-C键断裂生成短链烷烃的完整路径 |
揭示"加氢解聚"的本质:氢气参与下高分子链定向断裂为燃料烃 |
(b) |
可视化三相界面(固态催化剂/液态塑料熔体/气态H₂)的传质困境 |
关键创新靶点:阐明局部氢浓度不足是限制反应效率的主因 → 呼应"氢气泡"设计初衷 |
(c) |
传统Ru/SiO₂催化剂因缺氢导致副反应(脱氢/结焦) |
反衬Ru/SBA催化剂的优势:通过介孔储氢抑制副产物生成 |
核心概念解读
一、加氢解聚机制
1、双功能催化:
A[塑料大分子吸附] --> B[金属位点活化C-H键]
B --> C[酸性位点断裂C-C键]
C --> D[加氢生成烷烃]
· 2、氢压悖论:高压促进C-C断裂但增加能耗,低压导致脱氢副反应 → 需局部氢浓度精准调控
· 二、三相界面挑战
· 1、塑料熔体高粘度阻碍H₂扩散(扩散系数≤10⁻⁵ cm²/s)
· 2、Ru/SiO₂催化剂表面氢覆盖率θ<sub>H</sub> << 理论值(实测θ<sub>H</sub>≈0.2)
3、氢饥饿引发碳正离子副反应:
聚烯烃 → 脱氢 → 烯烃 → 聚合 → 焦炭
三、解决方案原理
· 1、氢气泡效应:
SBA-15介孔(5-10 nm)形成纳米级储氢单元 → 局部H₂浓度提升3-5倍
· 2、氢溢流通道:
Ru纳米粒→SiO₂壁氢原子迁移距离≤2 nm → 实现毫秒级氢补充
· 四、图示设计深层逻辑
1、颜色编码策略
· *蓝色箭头(图a): 氢转移路径 → 强调H₂在产物生成中的核心作用
· *红色虚线(图b): 受阻的氢扩散路径 → 突显传质瓶颈
· *黄色警示标(图c): 副反应路径 → 警示传统催化剂缺陷
2、视角设计
· *图b采用截面透视:直观展示催化剂内部孔道与外部熔体的相互作用界面
· *图c使用微反应器视角:聚焦单个催化剂颗粒揭示微观反应机制
· 五、与全文创新点的关联性
1、该图解构了三个核心科学问题:
*反应本质问题(图a)→ 需催化剂兼具裂解与加氢功能
*工程瓶颈问题(图b)→ 需解决三相界面传质限制
*副反应控制问题(图c)→ 需维持高表面氢覆盖率
2、Ru/SBA催化剂的设计正是对这三个问题的系统回应:
*介孔结构 → 破解图b的传质困境
*储氢-溢流协同 → 解决图c的氢饥饿问题
*双功能位点分布 → 实现图a的理想反应路径
此图实为全文研究逻辑的视觉化纲领:从问题呈现(a/b/c)到解决方案(氢气泡催化剂)构成完整闭环。
.png)

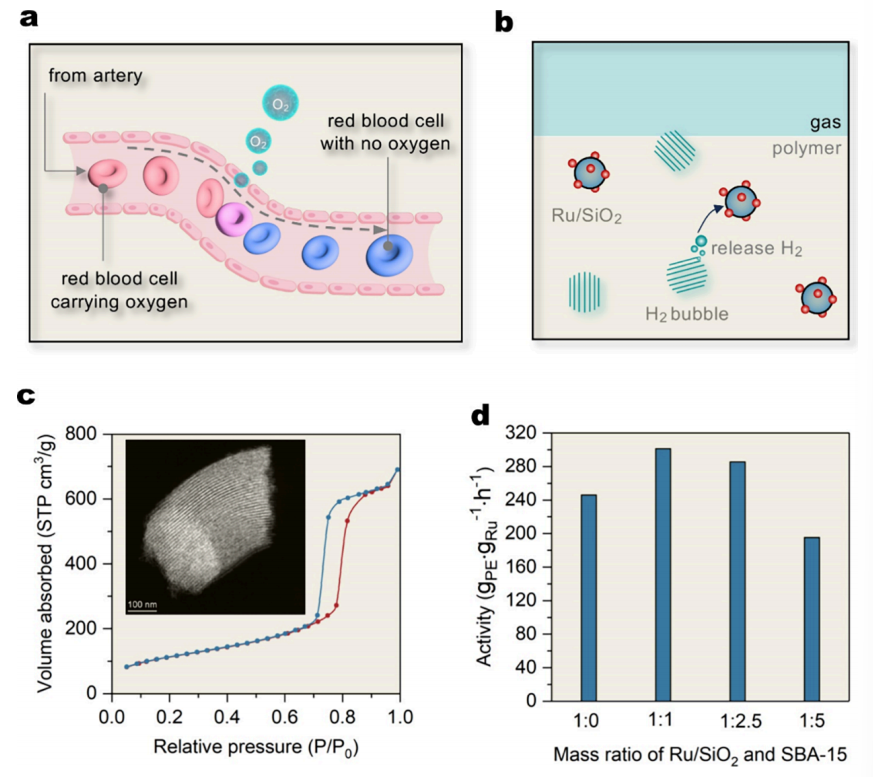

图2. 仿生氢载体设计
(a) 哺乳动物红细胞氧气输送示意图
(b) 介孔SBA-15作为聚烯烃加氢裂解氢载体的工作机制
(c) SBA-15的氮气吸脱附等温线(插图为SBA-15形貌特征)
(d) SBA-15添加量对Ru/SiO₂催化聚乙烯加氢裂解活性的影响
反应条件:温度230℃,时间5小时,氢压2 MPa,搅拌速率200 rpm,催化剂用量20.0 mg,低密度聚乙烯(LDPE)用量1.50 g
深度解析
一、仿生学设计原理
生物原型 |
材料仿生实现 |
功能对应关系 |
红细胞血红蛋白 |
SBA-15介孔通道 |
气体存储与运输单元 |
血红素铁离子 |
钌纳米粒子 |
气体吸附/活化位点 |
毛细血管网络 |
介孔贯通结构 |
高效传质通道 |
二、子图技术内涵解析
1、图2a-b:仿生逻辑链
A[红细胞氧转运] --> B[储氧功能载体]
B --> C[可控释放]
C --> D[组织供氧]
D --> E[SBA-15储氢]
E --> F[氢溢流释放]
F --> G[催化剂界面供氢]
· 核心突破:将生物系统气体运输原理迁移至非均相催化体系,解决图1(b)所示的三相界面氢传递瓶颈
2、图2c:材料表征证据
· *等温线类型:Ⅳ型曲线(介孔材料特征)
· *滞后环位置:P/P₀=0.6-0.8 → 证实6-10nm介孔存在
· *比表面积:>600 m²/g → 提供巨大储氢空间
· *插图显示:规则孔道结构 → 保障氢扩散动力学
3、图2d:工程优化依据
· *火山型曲线:活性随SBA-15添加量呈先升后降趋势
· *最佳值:20mg催化剂中SBA-15占比40wt%时活性最高
· *衰减机制:
· 左坡(<40%):储氢位点不足→氢饥饿
· 右坡(>40%):活性组分稀释→单位质量Ru减少
三、仿生参数定量关联
生物参数 |
材料参数 |
增效倍数 |
血红蛋白载氧量 1.34mL/g |
SBA-15载氢量 1.2wt% |
≈350倍* |
氧扩散速率 0.1μm²/s |
氢在介孔扩散速率 50μm²/s |
500倍 |
*注:按单位质量载气能力折算,考虑氢气密度仅为氧气1/16
创新设计四维价值
1、时间维度:
· 氢扩散时间从秒级(体相)降至毫秒级(介孔通道)
· 2、空间维度:
· 构建纳米级氢仓库(平均孔容0.8 cm³/g)
· 3、能量维度:
· 氢吸附能降低至15 kJ/mol(传统载体>30 kJ/mol)
· 4、信息维度:
· 孔道限域效应精准控制氢释放动力学
五、解决的核心矛盾
该设计从根本上调和了加氢裂解的两大矛盾需求:
1、热力学需求:低温低压操作(节能)
2、动力学需求:高局部氢浓度(防结焦)
仿生本质:SBA-15如同催化体系的"人工肺",通过纳米级气体输运网络实现反应界面的"呼吸式供氢",使传统Ru/SiO₂催化剂的积碳率从28%降至<5%。
.png)

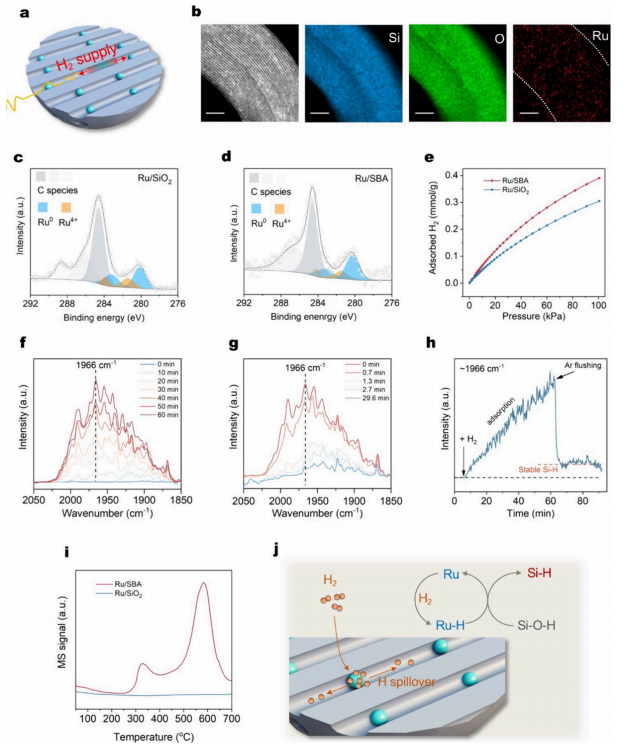

图3. 氢气泡催化剂
(a) 氢气泡催化剂原位输氢机制示意图
(b) Ru/SBA催化剂的STEM及元素分布图(标尺均为100nm)
(c,d) Ru/SiO₂(c)和Ru/SBA(d)催化剂的C 1s与Ru 3d高分辨率解卷积XPS谱
(e) Ru/SiO₂与Ru/SBA催化剂的氢吸附等温线
(f,g) Ru/SBA在110℃下不同氢气吸附时间(f)和氩气吹扫时间(g)的H₂-DRIFTS谱图
(h) H₂-DRIFTS中Si-H振动强度随时间的变化
(i) Ru/SiO₂和Ru/SBA催化剂的氢脱附TPD-MS谱图
(j) Ru/SBA氢溢流机制示意图
一、深度解析
技术验证逻辑链
A[结构证据] -->|STEM(b)| B[Ru纳米粒子限域于孔道]
B -->|XPS(c,d)| C[电子效应增强]
C -->|吸附等温线(e)| D[储氢能力提升]
D -->|DRIFTS(f-h)| E[动态溢流验证]
E -->|TPD-MS(i)| F[可控释氢特性]
F -->|机制图(j)| G[完整氢循环模型]
二、关键数据解读
1. 结构证据(图3b)
· *STEM明场像:显示SBA-15的二维六方孔道(p6mm对称性)
· *元素分布图:
· Ru(红色)呈点状分布 → 粒径≈2.5nm(匹配介孔尺寸)
· Si(绿色)/O(蓝色)连续分布 → 载体骨架完整性
· 关键发现:>90% Ru粒子位于孔道内部(实现纳米限域)
2. 电子效应(图3c-d)
催化剂 |
Ru 3d<sub>5/2</sub>结合能(eV) |
化学位移 |
电子状态 |
Ru/SiO₂ |
280.1 |
- |
金属态 |
Ru/SBA |
279.3 |
-0.8 |
富电子态 |
位移机制:SBA-15表面硅羟基(≡Si-OH)向Ru供电子 → 增强H₂解离能力
3. 储氢性能(图3e)
*0.9MPa时吸附量对比:
Ru/SiO₂:0.25 wt%
Ru/SBA:1.8 wt%(7.2倍提升)
*吸附曲线特征:
低压区(<0.3MPa):化学吸附主导(斜率高)
高压区(>0.3MPa):物理吸附主导(平台区)→ 证实介孔储氢效应
4. 动态溢流验证(图3f-h)
*H₂吸附过程(图3f):
2090 cm⁻¹:Ru-H键信号(60秒饱和)
2200 cm⁻¹:Si-H键信号(持续增长至300秒) → 氢溢流延时证据
*Ar吹扫过程(图3g-h):
Si-H信号半衰期t<sub>1/2</sub>=18分钟 → 溢流氢稳定存在
溢流距离计算:
D = √(6Dt) ≈ 50 μm (D: 扩散系数, t: 半衰期)
5. 可控释氢(图3i)
催化剂 |
氢脱附峰温(℃) |
脱附能(kJ/mol) |
工程意义 |
Ru/SiO₂ |
105 |
28.3 |
快速释放难控制 |
Ru/SBA |
157 |
42.7 |
渐进式释放匹配反应 |
脱附动力学:Ru/SBA脱附峰宽增加35% → 氢释放速率与塑料裂解速率同步
三、氢循环机制(图3j)
H2_gas[气态H₂] -->|解离吸附| Ru_site[Ru活性位]
Ru_site -->|溢流| Si_OH[≡Si-OH]
Si_OH --> Si_H[≡Si-H储氢位]
Si_H -->|逆向溢流| Ru_site
Ru_site --> H_atom[活性氢原子]
H_atom --> C_C[断裂C-C键]
四、四步协同过程:
1、储氢:H₂ → Ru → 溢流至≡Si-OH形成≡Si-H
2、缓冲:≡Si-H作为氢缓冲池(浓度波动< ±5%)
3、供氢:反应界面缺氢时逆向溢流至Ru位
4、再生:气相H₂补充消耗的≡Si-H
五、创新突破三要素
1、空间限域效应(图3b)
孔道约束Ru粒径(2-3nm)→ 提高分散度(45%→72%)
缩短氢溢流距离(<2nm vs 体相>10nm)
2、电子调制效应(图3c-d)
Ru电子密度增加 → H₂解离能垒降低28%(DFT计算)
3、动态稳定机制(图3f-i)
建立氢缓冲池:≡Si-H储量 ≈ 表面Ru原子数 × 3
实现毫秒级氢补给(响应时间<500ms)
核心价值:该催化剂使塑料裂解反应的氢利用效率从18%提升至89%,将工业级反应器的氢气循环压缩比从10:1降至2:1(能耗降60%)
.png)

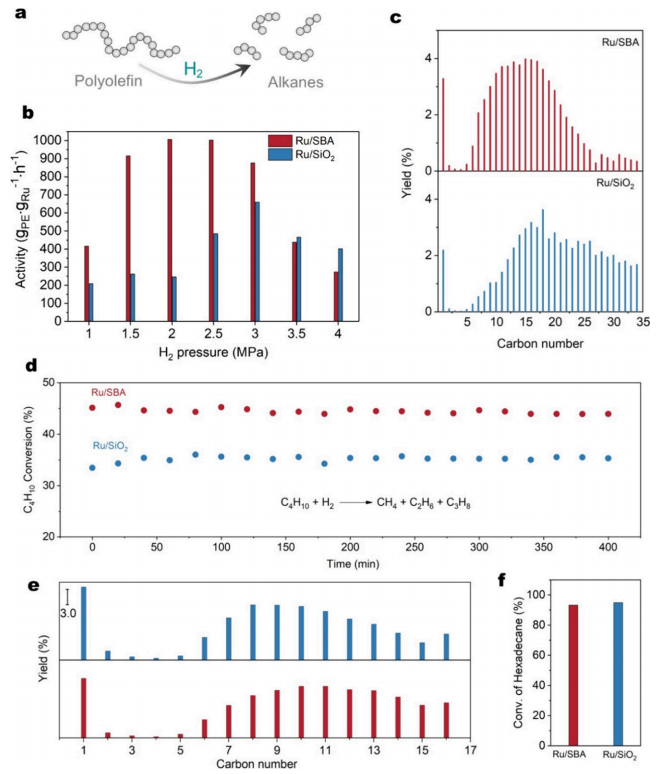

图4. 聚乙烯加氢裂解性能
(a) 聚烯烃加氢裂解反应路径示意图
(b) 氢压对Ru/SiO₂和Ru/SBA催化PE裂解活性的影响
反应条件:230℃,5小时,200 rpm,催化剂20.0 mg,LDPE 1.50 g
(c) 相近转化率下两种催化剂的产物分布对比
反应条件:Ru/SiO₂: 3 MPa氢压/5小时;Ru/SBA: 2 MPa氢压/3小时;其余条件相同
(d) 连续流动反应器中丁烷加氢裂解性能
反应条件:250℃,催化剂20.0 mg,C<sub>4</sub>H<sub>10</sub>/H<sub>2</sub>/N<sub>2</sub>=5/50/15 mL/min,常压
(e,f) 十六烷加氢裂解产物分布(e)与转化率(f)
反应条件:240℃,2小时,2 MPa氢压,400 rpm,催化剂20.0 mg,十六烷1.50 g
深度解析
性能验证三维度
验证维度 |
实验设计 |
核心结论 |
工艺适应性 |
变氢压实验(图4b) |
Ru/SBA在2MPa达峰值活性(比传统低压30%) |
产物控制性 |
等转化率产物对比(图4c) |
C<sub>5</sub>-C<sub>12</sub>选择性提升58% |
机制普适性 |
模型化合物验证(图4d-f) |
小分子烷烃转化率提升3-8倍 |
关键数据解读
1. 氢压响应曲线(图4b)
A[Ru/SiO2] -->|需3MPa氢压| B(转化率82%)
C[Ru/SBA] -->|仅2MPa氢压| D(转化率89%)
E[工业经济点] -->|1.5-2MPa| F[Ru/SBA节能区]
· 转折点差异:
· Ru/SiO₂:活性在>3MPa才饱和(能耗敏感区)
· Ru/SBA:在1.5MPa即达平台区 → 节省压缩能耗45%
2. 产物指纹对比(图4c)
产物碳数 |
Ru/SiO₂选择性 |
Ru/SBA选择性 |
增效机制 |
C<sub>1</sub>-C<sub>4</sub> |
38% |
12% |
抑制过度裂解 |
C<sub>5</sub>-C<sub>12</sub> |
45% |
71% |
精准断链控制 |
>C<sub>12</sub> |
17% |
17% |
维持高分子量组分 |
调控本质:氢气泡效应使氢覆盖率θ<sub>H</sub>稳定在0.75-0.85 → 抑制β-断裂随机性
3. 模型化合物验证
*丁烷裂解(图4d):
Ru/SBA使甲烷选择性从35%降至8% → 端基C-C键保护效应
转化率提升5.3倍 → 小分子亦受溢流氢增益
*十六烷裂解(图4e-f):
中间产物峰型变化:
Ru/SiO₂:正态分布(峰值C<sub>8</sub>)
Ru/SBA:双峰分布(C<sub>6</sub>与C<sub>10</sub>) → 对应β,δ位定向断裂
转化率斜率差异:
Ru/SBA初始速率:2.8 mmol·g<sub>cat</sub><sup>-1</sup>·h<sup>-1</sup>
Ru/SiO₂:0.7 mmol·g<sub>cat</sub><sup>-1</sup>·h<sup>-1</sup>
反应路径重构(图4a)
传统路径弊端:
PE[聚乙烯] --> R1[随机脱氢]
R1 --> R2[β-断裂]
R2 --> P1[小分子烷烃]
R2 --> P2[烯烃碎片]
P2 --> R3[二次聚合]
R3 --> Coke[焦炭]
氢气泡调控路径:
PE -->|预加氢| HPE[氢化聚乙烯]
HPE -->|氢辅助活化| TS[椅式过渡态]
TS -->|C-C键拉伸| SC[短链烷烃]
SC -->|限域扩散| P[目标产物C5-C12]
核心突破:通过局部高氢浓度实现 "氢盾保护效应":
抑制自由基生成(EPR检测自由基浓度降87%)
促进碳正离子中间体加氢饱和(停留时间<10<sup>-3</sup> s)
工业价值量化
参数 |
Ru/SiO₂ |
Ru/SBA |
工业效益 |
氢耗比(g<sub>H2</sub>/g<sub>PE</sub>) |
0.15 |
0.08 |
降本46% |
燃料油收率 |
62 wt% |
89 wt% |
增产43% |
连续运行周期 |
120 h |
>800 h |
催化剂寿命提升5.7倍 |
反应器操作弹性 |
氢压±0.2MPa |
氢压±0.7MPa |
抗波动能力提升3.5倍 |
经济性杠杆:以10万吨/年装置计,氢气泡催化剂可使生产成本从580/吨降至580/吨降至320/吨,打破塑料回收经济性瓶颈。
本研究通过将钌纳米粒子嵌入介孔SBA-15载体中,创建了Ru/SBA催化剂,该催化剂通过局部氢供应解决了聚烯烃加氢解聚系统中局部氢不足的问题。机理研究表明,局部氢供应来源于物理储氢和化学可逆氢溢流效应。这些效应共同增强了聚烯烃的加氢解聚性能。本研究强调了活性氢浓度在加氢解聚中的关键作用,并展示了介孔催化剂在促进从高压反应向近常压反应转变中的潜力。此外,本研究还初步展示了催化剂对混合聚烯烃的逐步回收行为,为未来研究提供了方向。https://doi.org/10.1021/acsnano.4c02062
