锂离子电池（LIBs ）因其高能量密度、长使用寿命和低自放电率而成为最具吸引力的储能设备之一，广泛应用于手机、笔记本电脑和数码相机等便携式电子产品中。它们也被视为电动汽车和固定式储能系统的电源。石墨电极已广泛应用于商业化锂离子电池中，但其相对较低的理论比容量（372 mA h g−1）无法满足未来大规模储能设备的市场需求。因此，迫切需要开发具有更大比容量和更高功率密度的新型锂电池电极材料。近年来 ，过渡金属钒酸盐因其高比容量而成为极具竞争力和前景的电极材料。例如，Co3O4@Co3V2O8、Co2V2O7、Zn2V2O7、Zn3V3O8/C、NiCo2V2O8和Ni3V2O8已被报道为锂离子电池的电极材料。在金属钒酸盐中，由于钠 钒酸盐分子量小且单位比容量相对较高，因此成为关键材料。然而，作为锂电池电极材料的钒酸盐因溶解、倍率性能差和导电性低而遭受容量衰减。
       因此，制备具有高容量和良好循环性能的钒酸盐电极仍然是一个挑战。大量研究表明，导电碳材料的涂覆可以有效适应充放电过程中材料的体积波动，减轻电解质和活性物质的副反应，维持电极结构的稳定性，从而提高锂离子电池的循环寿命。目前，包括空心纳米结构碳、碳纳米棒、碳纳米纤维、碳纳米片、多孔碳、硬碳、石墨 烯和杂原子掺杂碳材料在内的各种碳材料是最受欢迎的涂覆材料。尽管普通碳包覆材料提高了电极材料的性能，但碳层存在不均匀和覆盖不完全的问题。碳量子点（CDs）是一类零维碳纳米材料，具有准球形形貌和丰富的活性位点，但其导电性较差。无聚集的CDs（3-5 nm）因其尺寸小，可以为不同材料实现均匀可控的涂覆。此外，CDs作为下一代能源材料具有巨大潜力。然而，CDs之间的空隙可能影响涂覆层的完整性和密度， 因此不能用作固体电解质界面（SEI）膜。

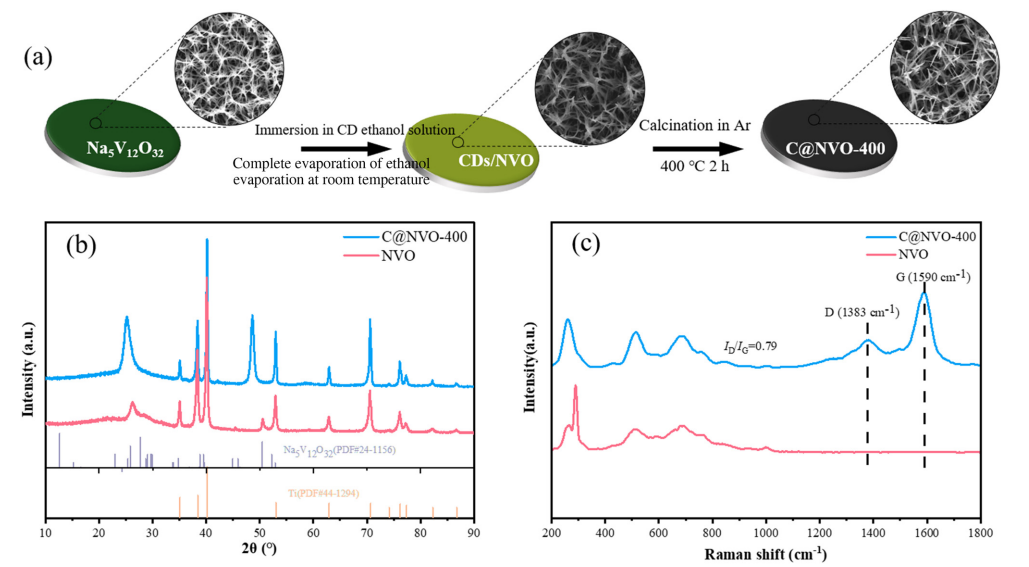

图1 (a) C@NVO纳米线合成示意图。(b) NVO和C@NVO-400的XRD图谱。(c) NVO和C@NVO-400纳米线的拉曼光谱。
解析
图1 (a) C@NVO纳米线合成示意图
这部分描述的是图1中的(a)图，它展示了C@NVO纳米线的合成过程示意图。C@NVO纳米线是一种由碳量子点（CDs）重构形成的碳膜覆盖的Na5V12O32（NVO）纳米线，这种结构通过原位包覆策略制备，旨在提高锂离子电池（LIBs）电极的性能。示意图可能展示了从原材料到最终C@NVO纳米线的各个步骤，包括NVO纳米线的制备、碳量子点的合成、以及两者如何结合形成最终的复合材料。
图1 (b) NVO和C@NVO-400的XRD图谱
这部分描述的是图1中的(b)图，它展示了NVO和C@NVO-400两种材料的X射线衍射（XRD）图谱。XRD是一种常用的材料结构分析技术，通过测量材料对X射线的衍射图案，可以确定材料的晶体结构。在这个图中，NVO和C@NVO-400的衍射峰位置和强度将被展示出来，用于比较两者的晶体结构差异。特别是，C@NVO-400中可能出现的额外峰或峰强度的变化，可以反映出碳膜的存在及其对NVO晶体结构的影响。此外，图中还可能包含Ti箔的衍射峰，因为实验中使用了Ti箔作为基底。
图1 (c) NVO和C@NVO-400纳米线的拉曼光谱
这部分描述的是图1中的(c)图，它展示了NVO和C@NVO-400纳米线的拉曼光谱。拉曼光谱是一种非破坏性的材料分析技术，通过测量材料对入射光的散射光谱，可以获得材料的分子振动和晶体结构信息。在这个图中，NVO和C@NVO-400的拉曼峰位置和强度将被展示出来，用于分析两者的分子振动模式和晶体结构特征。特别是，C@NVO-400的拉曼光谱中可能出现的D峰和G峰，是碳材料中常见的振动模式，它们的存在和强度比可以反映出碳膜的石墨化程度和导电性。通过比较NVO和C@NVO-400的拉曼光谱，可以评估碳膜对NVO电极材料电化学性能的影响。


图2 不同温度下C@NVO-X纳米线的SEM图像：C@NVO-300（a）、C@NVO-400（b）和C@NVO-500（c）；不同温度下C@NVO-X纳米线的TEM图像：C@NVO-300（d）、C@NVO-400（e）和C@NVO-500（f）；以及EDS映射图像（g）和碳膜形成示意图（h）。
解析
这段文字描述了一个科学图表（Fig. 2）的内容，该图表展示了在不同温度下制备的C@NVO-X（碳包覆的钠五氧化二钒纳米线）复合材料的显微镜图像和元素分布映射，以及碳膜形成的示意图。具体解析如下：
SEM图像：
SEM（扫描电子显微镜）图像用于观察材料的表面形貌和结构。
图中展示了在300°C、400°C和500°C不同温度下制备的C@NVO-X纳米线的SEM图像，分别标记为C@NVO-300（a）、C@NVO-400（b）和C@NVO-500（c）。
通过这些图像，可以观察到不同温度对纳米线形貌和结构的影响。
TEM图像：
TEM（透射电子显微镜）图像用于观察材料的内部结构和晶体形貌。
图中同样展示了在300°C、400°C和500°C下制备的C@NVO-X纳米线的TEM图像，分别标记为C@NVO-300（d）、C@NVO-400（e）和C@NVO-500（f）。
这些图像提供了关于纳米线内部结构和碳包覆层的更详细信息。
EDS映射图像：
EDS（能量色散X射线光谱）映射图像用于显示材料中元素的分布。
图中（g）部分展示了C@NVO-X纳米线中元素的分布映射，可以观察到碳（C）、钠（Na）、钒（V）和氧（O）等元素在纳米线中的分布情况。
碳膜形成示意图：
图中（h）部分是一个示意图，展示了碳膜如何在NVO纳米线表面形成的过程。
这个示意图有助于理解碳包覆层的形成机制和结构特点。

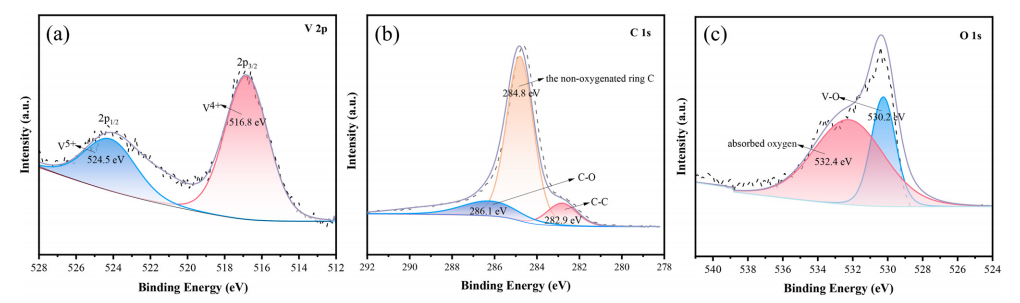

图3 C@NVO-400样品的高分辨率X射线光电子能谱（XPS）：(a) V 2p谱，(b) C 1s谱，(c) O 1s谱。
解析
这段文字描述了图3中展示的C@NVO-400样品的XPS表征结果，具体解析如下：
1. XPS的作用与实验目的
XPS（X射线光电子能谱）用于分析材料表面元素的化学态及组成，是验证材料表面包覆效果和化学结构的关键技术。
2. 各分谱的解析
(a) V 2p谱
关注点：钒元素的氧化态（如V⁴⁺、V⁵⁺）及其比例。
科学意义：
若V 2p双峰（对应2p₃/₂和2p₁/₂）位置与纯NVO（Na₅V₁₂O₃₂）的特征峰一致，表明碳包覆未破坏钒氧化物的本体结构。
若峰位偏移或裂分，可能反映钒与碳层之间形成化学键（如V-O-C），表明碳膜与NVO的结合强度较高。
(b) C 1s谱
关注点：碳的化学状态（如C-C、C-O、C=O、O-C=O键）。
科学意义：
若C 1s谱中石墨化碳（C-C，~284.8 eV）占主导，说明碳层具有较高导电性，有利于电子的快速传输（与图4的倍率性能数据对应）。
若存在C-O（~286 eV）或C=O（~288 eV）峰，可能表明碳层中残留含氧官能团，可能与碳量子点（CDs）的原位分解包覆工艺相关。
(c) O 1s谱
关注点：氧的化学环境（晶格氧、表面羟基氧、吸附水等）。
科学意义：
若晶格氧（O²⁻，~530 eV）为主，表明NVO晶格结构完整；
若表面羟基（-OH，~531.5 eV）或吸附氧（如H₂O，~533 eV）峰显著，可能反映材料表面活性位点或副反应残留（结合图7的SEM分析可进一步验证）。
3. 与全文的关联
XPS结果验证了C@NVO-400的复合结构：碳膜完整覆盖NVO表面（C 1s谱主导的C-C键），同时未破坏NVO的本体结构（V 2p和O 1s谱特征与原始NVO一致），这与材料的高导电性（图5的GITT测试）和循环稳定性（图4的长期循环性能）密切相关。
若V-O-C键的存在（V 2p和C 1s谱联合分析），可进一步解释碳膜与NVO的强结合，抑制NVO溶解（图7的XRD/SEM结果支持）。
补充说明
原文中C@NVO-400的电化学性能提升（如2 A g⁻¹下1000次循环后容量保持稳定）可能直接归因于XPS揭示的以下特征：
导电碳网络（C 1s的石墨化碳）促进电子传导；
稳定界面（O 1s的晶格氧主导）抑制副反应；
化学键结合（V-O-C键）增强碳膜与NVO的结合强度。

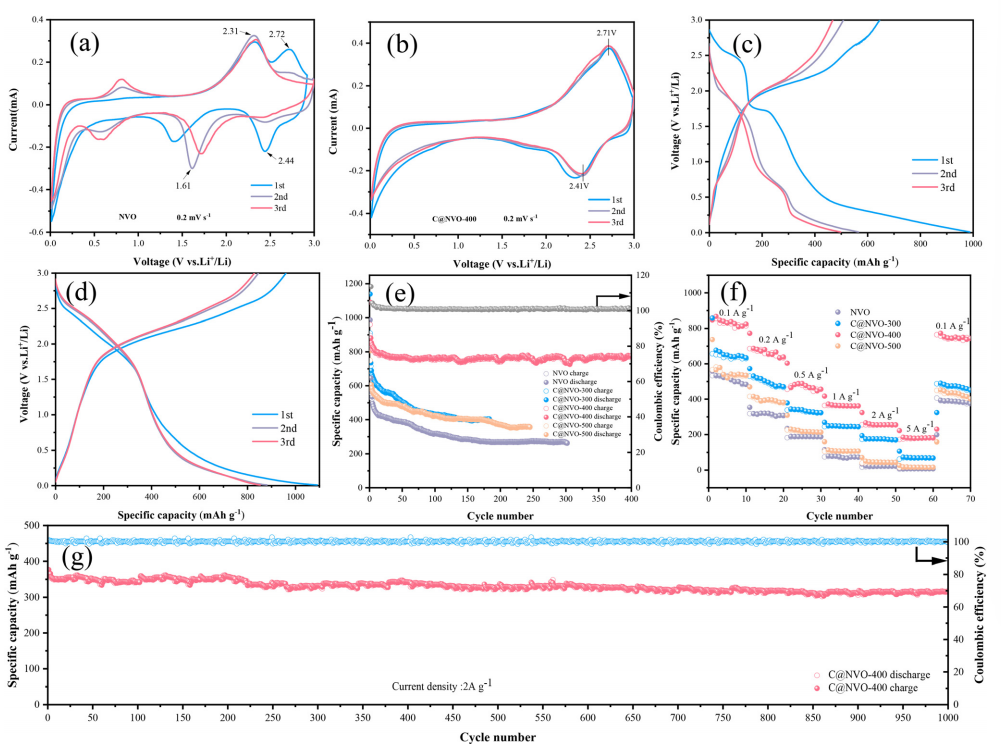

图4 (a) NVO和(b) C@NVO-400电极的循环伏安曲线。(c) NVO和(d) C@NVO-400电极在0.1 A g⁻¹电流密度下的恒流充放电曲线。(e) NVO和C@NVO-X电极的循环性能和(f) 倍率性能。(g) C@NVO-400电极在2 A g⁻¹电流密度下的长期循环性能。
解析
图4概述：
图4展示了一系列关于NVO（未覆盖碳膜的钠钒氧化物）和C@NVO-400（覆盖有碳膜的钠钒氧化物，且在400°C下处理）电极的电化学性能测试结果。这些测试包括循环伏安曲线、恒流充放电曲线、循环性能、倍率性能以及长期循环性能。
具体解析：
(a)和(b) 循环伏安曲线（CV curves）：
循环伏安法是一种电化学测试方法，通过测量电流随电压的变化来研究电极反应的性质。
图4(a)和(b)分别展示了NVO和C@NVO-400电极的CV曲线。这些曲线可以揭示电极在充放电过程中的氧化还原反应。
C@NVO-400电极的CV曲线显示出更好的可逆性，表明碳膜的存在有助于减少副反应，提高电极的稳定性。
(c)和(d) 恒流充放电曲线：
恒流充放电测试用于评估电极在实际工作条件下的性能。
图4(c)和(d)分别展示了NVO和C@NVO-400电极在0.1 A g⁻¹电流密度下的充放电曲线。
C@NVO-400电极的充放电平台更长且更稳定，表明碳膜有助于提高电极的充放电效率和稳定性。
(e) 循环性能：
循环性能测试用于评估电极在多次充放电循环后的容量保持能力。
图4(e)展示了NVO和C@NVO-X电极的循环性能。C@NVO-400电极在400次循环后仍保持较高的放电比容量，表明其具有优异的循环稳定性。
(f) 倍率性能：
倍率性能测试用于评估电极在不同电流密度下的性能表现。
图4(f)展示了NVO和C@NVO-X电极的倍率性能。C@NVO-400电极在不同电流密度下均表现出较高的平均比容量，表明其具有优异的快速充放电能力。
(g) 长期循环性能：
长期循环性能测试用于评估电极在长时间使用和多次充放电循环后的性能变化。
图4(g)展示了C@NVO-400电极在2 A g⁻¹电流密度下的长期循环性能。该电极在1000次循环后仍保持较高的放电比容量和容量保持率，表明其具有出色的长期循环稳定性。

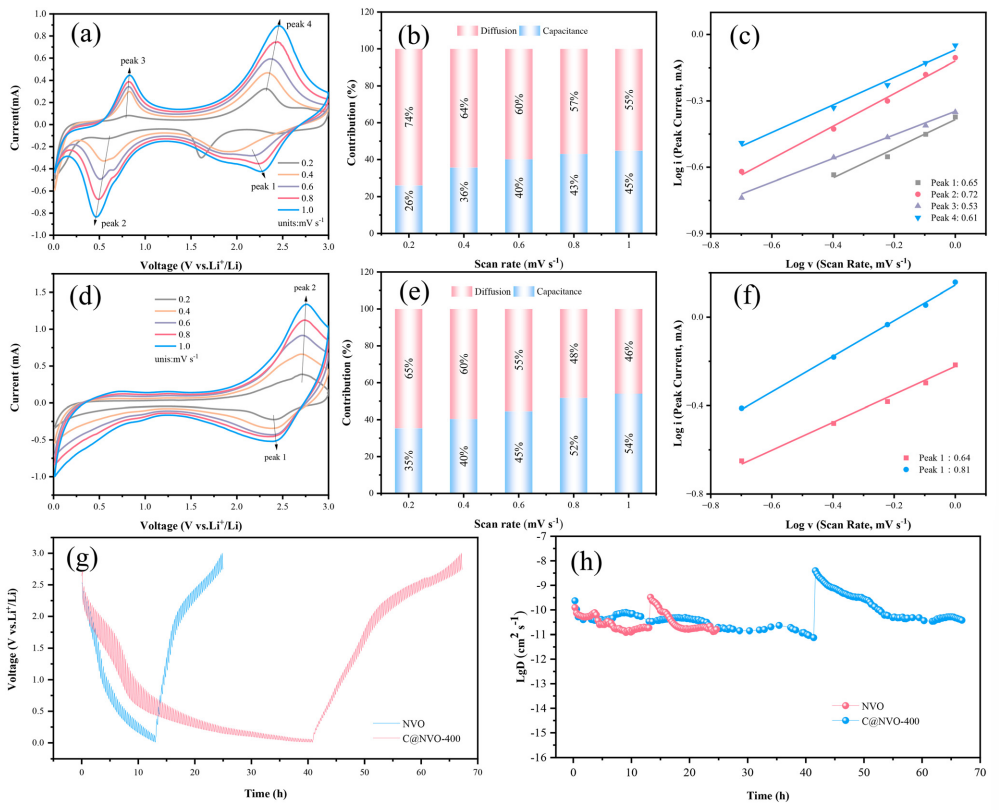

图5 (a) NVO和(d) C@NVO-400电极在不同扫描速率下的循环伏安（CV）曲线；(b) NVO和(e) C@NVO-400电极的不同峰值电流与扫描速率之间的关系；(c) NVO和(f) C@NVO-400在不同扫描速率下的电容贡献；(g) NVO和C@NVO-400电极的恒电流间歇滴定技术（GITT）曲线及相应的(h)锂离子（Li+）扩散系数。
解析
这段文字描述了图5中展示的一系列关于NVO（五氧化二钒纳米线）和C@NVO-400（碳包覆的五氧化二钒纳米线，在400℃下处理）电极的电化学性能测试结果，具体解析如下：
CV曲线：
(a) NVO和(d) C@NVO-400电极在不同扫描速率下的CV曲线：
展示了NVO和C@NVO-400电极在不同扫描速率下的循环伏安特性，反映了电极在不同电位下的氧化还原反应情况。
峰值电流与扫描速率的关系：
(b) NVO和(e) C@NVO-400电极的不同峰值电流与扫描速率之间的关系：
通过分析不同扫描速率下的峰值电流，可以研究电极反应的动力学特性，如反应速率和扩散控制程度。
电容贡献：
(c) NVO和(f) C@NVO-400在不同扫描速率下的电容贡献：
展示了在不同扫描速率下，电极的电容性贡献（即双电层电容和赝电容）所占的比例。这有助于理解电极的储能机制。
GITT曲线和Li+扩散系数：
(g) NVO和C@NVO-400电极的GITT曲线：
GITT（恒电流间歇滴定技术）是一种测量电极材料中离子扩散系数的方法。通过施加短暂的电流脉冲并监测电位随时间的变化，可以推导出离子的扩散系数。
(h) 相应的Li+扩散系数：
根据GITT曲线计算得到的Li+在NVO和C@NVO-400电极中的扩散系数。扩散系数是衡量离子在电极材料中移动能力的重要参数，对电池的充放电性能有重要影响。
整体解析：
图5通过一系列电化学测试，包括循环伏安法、峰值电流与扫描速率关系分析、电容贡献测定以及GITT测试，全面评估了NVO和C@NVO-400电极的电化学性能。特别是通过比较NVO和C@NVO-400的测试结果，可以揭示碳包覆层对电极性能的影响，如提高导电性、减缓容量衰减、改善循环稳定性等。这些信息对于优化电极材料设计、提高锂离子电池性能具有重要意义。

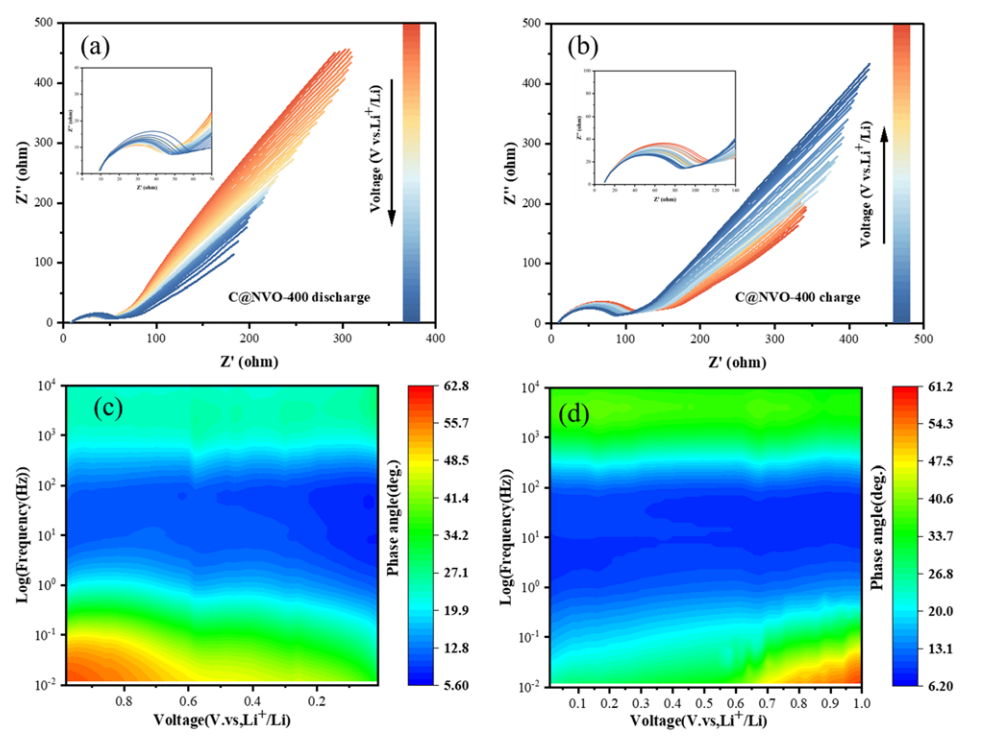

图6 C@NVO-400电极在(a)放电过程和(b)充电过程中的原位奈奎斯特图（插图为高频区域放大图）；C@NVO-400电极在(c)放电过程和(d)充电过程中的原位波特图。
 解析
图6概述
图6通过原位电化学阻抗谱（EIS）分析，展示了C@NVO-400电极在充放电过程中的动力学行为，分为两部分：
奈奎斯特图（Nyquist plots）（图6a和6b）：
通过阻抗实部（Z'）与虚部（Z''）的关系曲线，反映电极材料中电荷转移电阻（Rct）、固体电解质界面膜（SEI）阻抗以及锂离子扩散阻抗的变化。
(a)放电过程和(b)充电过程：曲线半圆部分对应电荷转移电阻，低频直线对应锂离子扩散。高频区的放大图（插图）可观察SEI膜或电解液/电极界面阻抗的动态变化。
对比充放电过程：若充电过程的半圆直径（Rct）大于放电过程，说明充电时锂离子脱出引起的材料结构变化可能增加了界面阻抗。
波特图（Bode plots）（图6c和6d）：
 显示阻抗模值（|Z|）和相位角（θ）随频率的变化关系。
(c)放电过程和(d)充电过程：中低频区域（1 Hz-104 Hz）的相位角变化可分析锂离子扩散特性，高频区（>104 Hz）对应电解液或接触电阻。
相位峰偏移：若充放电过程中相位峰频率不同，表明界面反应动力学存在差异。
科学意义
 动态界面行为：
原位测试揭示了电极在实际工作状态下的界面演变，碳包覆层（C@NVO-400）通过抑制SEI膜过度生长（高频区阻抗稳定）和降低电荷转移电阻（半圆直径较小），提高了界面稳定性。
锂离子传输机制：
低频区直线斜率的稳定性表明碳膜有效缓解了NVO的体积膨胀，保持了锂离子扩散路径的完整性（结合图4的循环性能数据）。
工艺优化依据：
高频区放大图中SEI膜阻抗的动态变化为优化电解液配方和热处理温度（如文中400°C工艺）提供了参考。
补充说明
本文结论中提到的C@NVO-400电极在2 A g⁻¹下循环1000次的高稳定性（图4g），可能与此图中稳定的界面阻抗和锂离子扩散特性直接相关。

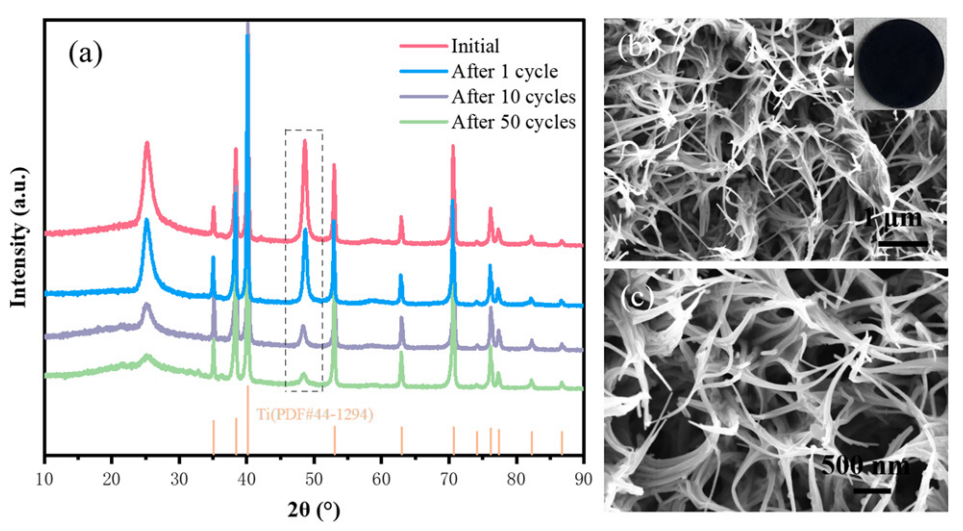

图7 (a) 在0.1 A g⁻¹电流密度下循环后的C@NVO-400电极的X射线衍射（XRD）图谱；(b)和(c)循环后的C@NVO-400电极的扫描电子显微镜（SEM）图像。
解析
这段文字描述了图7中展示的C@NVO-400电极在循环后的材料表征结果，具体解析如下：
1. XRD图谱（图7a）
作用：XRD用于分析材料的晶体结构，通过衍射峰的位置和强度判断材料是否发生相变或结构崩塌。
科学意义：
若循环后的XRD图谱与原未循环材料（如初始状态的C@NVO-400）基本一致，表明材料在充放电过程中晶体结构保持稳定。
若出现新峰（如副反应产物）或峰强度显著变化，可能反映NVO材料溶解、碳膜破坏或电解液分解等问题。
结合原文中提到C@NVO-400电极的长期循环稳定性（例如2 A g⁻¹下1000次循环容量不衰减），图7a可能表明其晶体结构稳定，碳包覆层有效抑制了结构坍塌。
2. SEM图像（图7b和c）
作用：SEM用于观察电极材料的微观形貌变化，例如纳米线是否断裂、团聚或表面产生裂纹。
科学意义：
若SEM显示循环后的C@NVO-400电极仍保持纳米线形貌完整（无明显断裂或团聚），则印证碳包覆层对NVO材料的结构保护作用（如防止体积膨胀和电解质侵蚀）。
若图像显示表面覆盖均匀的碳膜或SEI膜（需结合EDS或TEM进一步验证），则说明碳包覆层的完整性是电极性能稳定的关键。
若出现颗粒粉化或裂纹（图中未提及，但需假设对比），可能表明材料机械强度不足，而C@NVO-400通过碳膜避免了这一问题。
与全文的关联
图7的表征数据是验证C@NVO-400电极性能稳定性的直接证据：
结构稳定性（XRD）：说明碳膜和NVO的协同作用避免了循环过程中的相变或结构崩塌。
形貌稳定性（SEM）：印证碳包覆层通过物理隔离保护了NVO纳米线，防止其溶解或粉化。
这些结果与图4（循环性能、倍率性能）和图5（动力学分析）的结论一致，共同支撑全文核心论点——碳包覆策略显著提升了钒酸盐电极的实用性。

       因此，本研究通过羟基醛缩合反应制备了分散 性良好的CDs，并利用CDs在NVO电极表面重构碳膜，构建了类似SEI膜的结构。预先实施的界面工程策略使电解质和活性物质之间的副反应首先发生在碳膜上，为NVO电极形成了良好的保护层结构。此外，碳膜解决了钒酸盐作为锂离子电池电极材料时导电性差和溶解的问题，获得了优异的结构完整性和循环稳定性。C@NVO-400电极在2 A g−1的电流 密度下循环1000次后，仍保持315.5 mA h g−1的放电比容量。原位电化学阻抗谱也表明，C@NVO-400电极表现出较低的电荷转移阻抗，且在循环过程中阻抗不断减小，电荷转移速率提高。这一策略为低维碳材料改善钒酸盐电极的长期循环性能和高倍率性能开辟了新思路。DOI: https://doi.org/
10.1039/d4dt01162g
