�� 材料设计亮点
1. 元素替代策略：

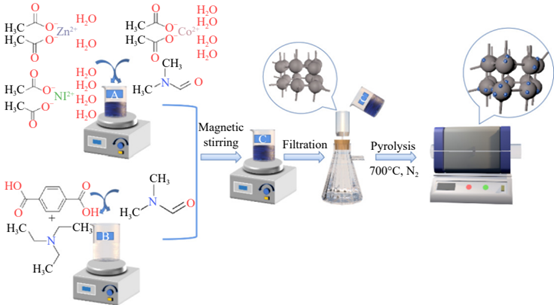

通过将Ni替换为Co、Fe、Mn（即NiMZn/C，M=Co/Fe/Mn），调控材料相组成与微观结构。
o Co替代：生成大量碳纳米管（CNTs），显著提升介电损耗；
o Fe替代：形成Ni₃Fe相，增强磁损耗；
o Mn替代：生成MnO，但吸波性能较弱。
2. 独特结构优势：
o 三维多孔海绵碳骨架：提供多重电磁波反射/散射路径，优化阻抗匹配；
o CNTs包覆金属纳米颗粒：增加界面极化与缺陷极化，提升吸波效率。


---

�� 性能对比分析

材料类型	最优RLmin (厚度)	有效带宽 (EAB10)	关键特征
NiCoZn/C@MSDC	-33.1dB (1.4mm)	5.04GHz (1.7mm)	CNTs丰富，介电损耗强
NiFeZn/C@MSDC	-11.8dB (2.4mm)	0.88GHz (2.6mm)	形成Ni₃Fe相，磁性增强
NiMnZn/C@MSDC	-18.2dB (2.5mm)	3.04GHz (2.4mm)	生成MnO，性能中等

结论：Co替代的复合材料综合性能最佳，因CNTs显著提升介电常数与极化损耗。

---

�� 吸波机制详解

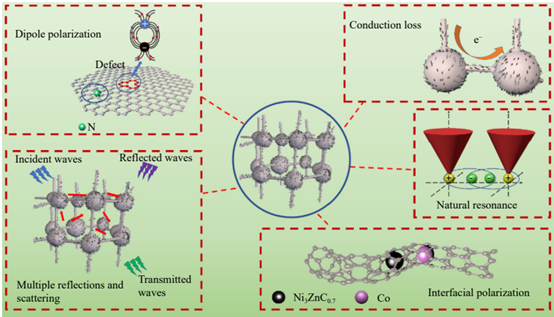

电磁波吸收通过四大机制协同实现：
1. 阻抗匹配优化：海绵碳的多孔结构减少空气-材料界面反射；
2. 极化损耗：CNTs/金属界面产生界面极化，缺陷位点引发偶极极化；
3. 导电损耗：CNTs形成导电网络，将电磁能转化为热能；
4. 磁损耗：Ni₃ZnC₀.₇/Co纳米颗粒提供自然共振与涡流损耗。


---

�� 应用前景
· 轻量化宽带吸波器：适用于5G通信、军事隐身涂层、电子设备电磁防护；
· 可扩展性：MOF衍生碳材料结构可调，为设计高效吸波材料提供新思路。
�� 总结
本研究通过元素替代+三维碳骨架设计，成功制备出高性能吸波材料NiCoZn/C@MSDC，其核心优势在于CNTs增强的介电损耗与多孔结构优化的阻抗匹配，为下一代电磁兼容材料开发提供了重要参考。
https://doi.org/10.1007/s12613-024-2880-1

转自《石墨烯研究》公众号
