一、 本文核心要点提炼
这篇发表在
Nano Energy(2024) 上的论文，提出了一种全新的自供电柔性应变传感策略，核心要点如下：
-
研究背景与痛点：传统的电阻/电容式应变传感器需外接电源；压电/摩擦电式虽自供电，但无法监测静态应变；电化学自供电式存在材料损耗导致性能退化的问题。
-
核心创新设计：
-
结构：以涂覆碳纳米管（CNTs）的弹性纱线为基底，其一端包裹吸湿性极强的氯化锂滤纸（LiCl-FP）作为“高湿区”，未包裹部分作为“低湿区”，整体用乳胶管封装。
-
自供电起源：高湿区吸附空气中水分子并电离出 H⁺ 和 OH⁻，离子从高浓度向低浓度定向移动形成离子梯度，从而产生稳定的开路电压（~0.12 V）和短路电流，无需外部电源。
-
抗干扰设计：乳胶管封装隔绝了环境湿度波动，保证了低湿区的稳定性，使输出信号不受环境湿度变化影响。
-
传感机理：采用电流响应而非电压响应。拉伸应变一方面微调离子梯度（轻微增电压），另一方面显著增大CNTs纱线内部电阻（纤维间隙变大），根据欧姆定律（I=U/R），电阻增大导致输出电流显著下降，从而反映应变大小。
-
性能指标：具备宽检测范围（0.5%–100% 应变）、良好重复性（1000次循环无衰减）、短响应/恢复时间（约550 ms/539 ms）。
-
应用验证：结合一维卷积神经网络（1D-CNN），成功实现了对正常呼吸、快呼吸、慢呼吸、毕奥特呼吸等不同呼吸状态的识别，准确率高达 97.79%。
二、 关键附图及解析
.png)

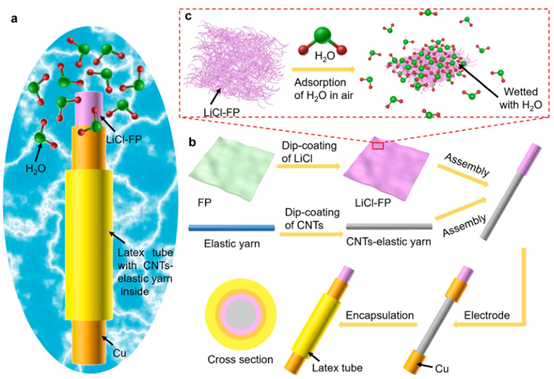

图1：传感器结构设计与制备流程（对应原文 Fig.1）
-
解析：展示了传感器“弹性纱线-CNTs涂层-LiCl-FP高湿区-铜电极-乳胶管封装”的核心结构，以及浸渍、干燥、缠绕、固定电极的简易制备流程，体现了器件的成本低廉与结构灵活性。
.png)

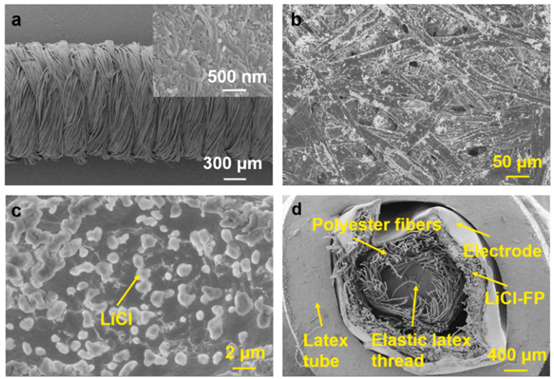

图2：材料微观形貌表征（对应原文 Fig.2）
-
解析：(a) 显示CNTs均匀包覆在弹性纱线纤维表面，提供导电通路和压阻效应；(b, c) 显示LiCl颗粒均匀附着在滤纸纤维上，保证稳定吸湿形成高湿区；这些微观结构证实了高低湿区构建的成功。
.png)

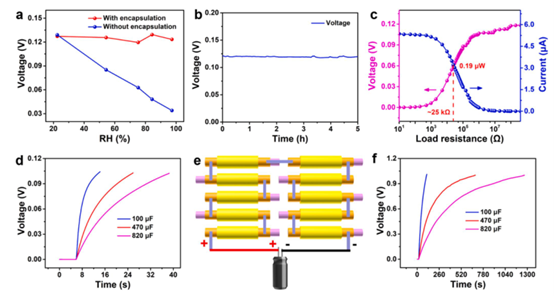

图3：发电性能与稳定性测试（对应原文 Fig.3）
-
解析：(a) 证明乳胶管封装后输出电压不再随环境湿度变化；(b) 显示5小时内电压无衰减，稳定性优异；(c) 负载特性曲线得出最大输出功率0.19 μW（匹配约25 kΩ内阻）；(e, f) 展示多传感器串联可升压，体现了扩展供电能力。
.png)

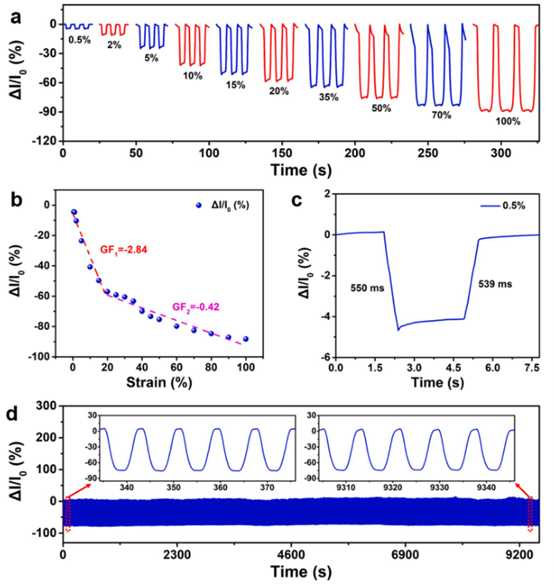

图4：应变传感性能曲线（对应原文 Fig.4）
-
解析：(a) 电流响应随应变增加（0.5%-100%）而显著下降，呈宽范围线性；(b) 分段灵敏度GF（0.5%-20%: -2.84；20%-100%: -0.42）；(c) 0.5%微小应变下快速响应/恢复；(d) 1000次50%应变循环后信号无漂移，证实高可靠性。
.png)

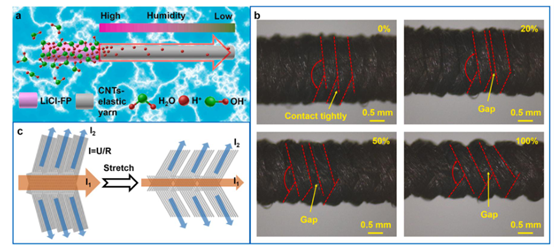

图5：工作机理示意图（对应原文 Fig.5）
-
解析：(a) 阐释吸湿→电离→H⁺定向移动→产生电流的发电原理；(b) 光学显微图显示拉伸后纤维间隙增大；(c) 模型说明电流下降主因是电阻增大（纤维间电流I1减小），而非电压变化，明确了“电流型”传感的依据。
.png)

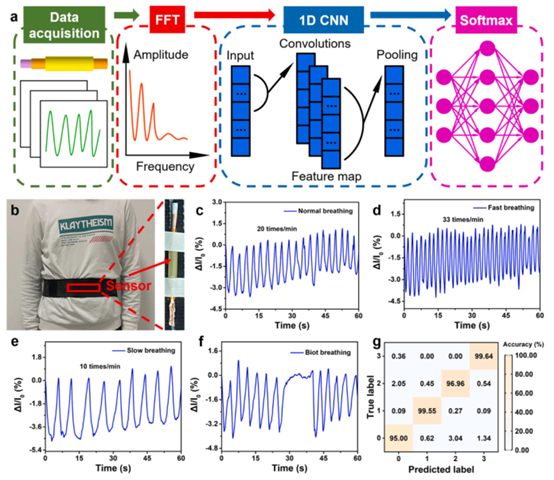

图6：呼吸监测应用演示（对应原文 Fig.6）
-
解析：传感器固定于腹部，不同呼吸模式（正常、快、慢、毕奥特呼吸）对应不同的电流波形特征；结合机器学习实现了高精度分类，展示了在智能医疗健康监测中的实用潜力。
https://doi.org/10.1016/j.nanoen.2024.109689
