1. 研究背景与意义
铜因其优异的导电导热性能，被广泛应用于电子互连与能源系统。然而，铜的本征易氧化性严重制约其长期可靠性。传统防护策略（如惰性涂层、高温合金化、CVD碳层）往往依赖高温（>300°C）或惰性气氛，与柔性电子及印刷电路的低温加工需求相悖，导致高导电性、耐腐蚀性及低温可加工性难以兼得。本研究针对上述“不可能三角”问题，提出了一种分子反应策略。
2. 核心创新点
作者开发了铜-有机基质（CuOM）反应体系，利用儿茶酚类还原配体（如多巴胺 DA）介导甲酸铜分解：

• 低温还原：在 <150°C 空气环境中直接将前驱体转化为金属铜。
• 原位钝化：还原分子在反应过程中原位转化为非晶碳/Cu₂O复合钝化层。
• 颗粒融合：利用Cu₂O作为“可移除桥梁”，促进颗粒间原子扩散，消除界面氧化物阻隔。

3. 结果与讨论

3.1 工艺优势与宏观性能

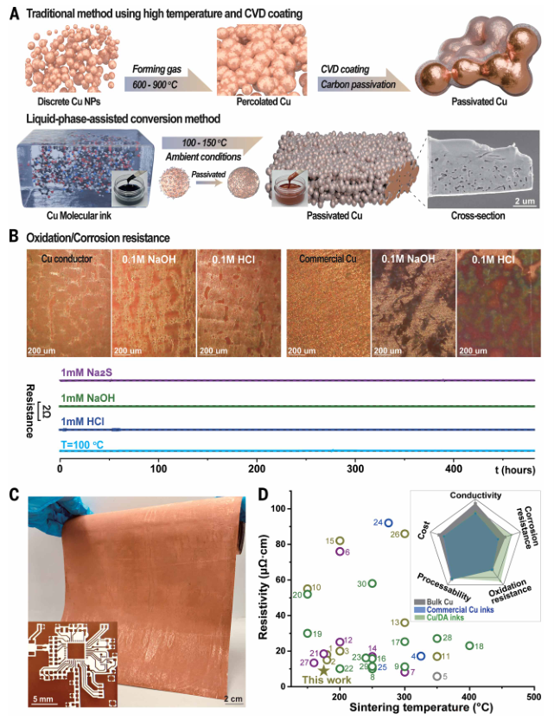

与传统高温烧结+后处理工艺相比，CuOM策略实现了一步法低温固化（图1A）。所得导体表现出卓越的环境稳定性：在100 mM HCl中稳定超过1000小时，在10 mM Na₂S中超过200小时，140°C高温下超过240小时，远优于数小时内即失效的商用铜箔（图1B）。此外，该技术成功应用于纸基电子与丝网印刷，展示了优异的柔性兼容性（图1C）。


3.2 反应动力学与相变机理（对应 Fig.2）

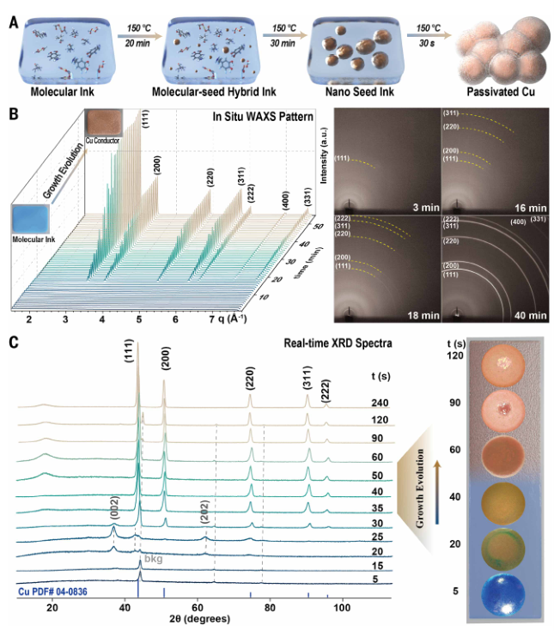

原位表征揭示了反应路径（图2）。时间分辨XRD与GIWAXS表明，反应经历Cu²⁺ → Cu⁺（Cu₂O）→ Cu⁰的相变过程。Cu₂O中间相不仅稳定了成核过程，更在低温下通过原位还原促进颗粒融合，解决了低温烧结致密度不足的问题。


3.3 微观结构与界面特征（对应 Fig.3）

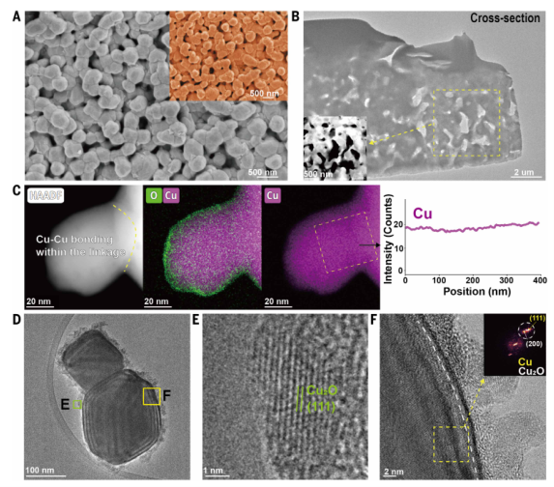

高分辨透射电镜（HRTEM）证实了“金属Cu核–Cu₂O壳”的核壳结构（图3D-F）。元素映射显示，颗粒连接处无氧信号，表明Cu₂O壳层在界面处被还原为金属铜，形成了无氧化物阻隔的原子级连通网络（图3C），这是其电阻率（8.95 μΩ·cm）接近块体铜的关键原因。


3.4 钝化机制与器件验证（对应 Fig.4）

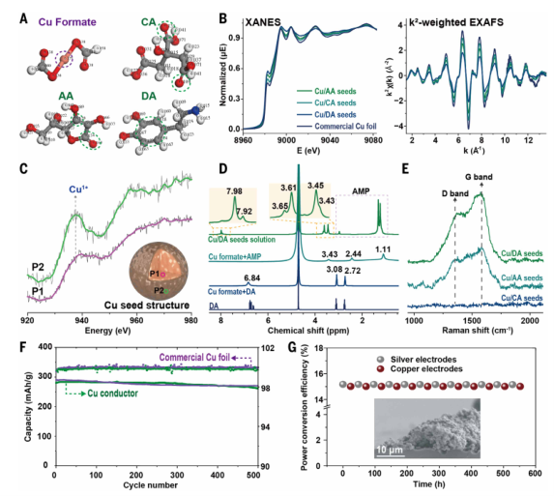

光谱分析表明，表面存在非晶碳（D/G峰）与Cu₂O的双重钝化层（图4E），有效阻隔腐蚀介质。器件测试显示，CuOM导体作为锂电集流体循环500次容量保持率>98%（图4F），作为硅基太阳能电池电极效率与银电极相当（图4G），验证了其实用性。
4. 结论与行业价值
本研究通过分子设计，打破了铜材料在低温加工与耐候性之间的权衡。其核心优势在于：

1. 工艺简化：无需惰性保护与后处理，适配卷对卷（R2R）制造。
2. 性能均衡：同时实现高导电（近块体）、强耐腐蚀与机械柔性。
3. 应用广泛：为柔性印刷电子、物联网传感器及新能源集流体提供了低成本、高可靠的解决方案。

https://www.science.org/doi/10.1126/science.aed4488
