01 轻量化材料也有“软肋”：振动

碳纤维增强塑料（CFRP）凭借超高的比强度与耐腐蚀性，被广泛应用于飞机机翼、风电叶片、赛车底盘等高端装备。但它有个隐藏的“软肋”——受激励后振动衰减慢，长期振动会引发疲劳、噪声与结构损伤，甚至影响控制稳定性。
传统思路是“让纤维与树脂界面多滑移、多摩擦”来耗散振动能量。可界面越容易滑，就越容易脱粘，强度随之下降。过去的研究常常顾此失彼：阻尼上去了、强度下来了，或反之。这项由清华大学机械工程系与合作团队发表在 Composites Part B（2025, 290: 111973）的研究，用三种碳纤维“表面魔法”打破了这一矛盾——阻尼最高提升 180%，拉伸强度同步提高约 6.7%。

02 三种“表面魔法”到底长啥样

团队以 T700 碳纤维布为对象，设计了三种表面处理：

• PDA@CF：多巴胺在纤维表面自聚合，仿贻贝“海洋胶水”涂层；
• PEI-rGO@CF：聚乙烯亚胺（PEI）辅助把还原氧化石墨烯（rGO）“贴”到纤维上；
• PDA-rGO@CF：PDA 与 rGO 复合涂层，兼顾粗糙度与界面。

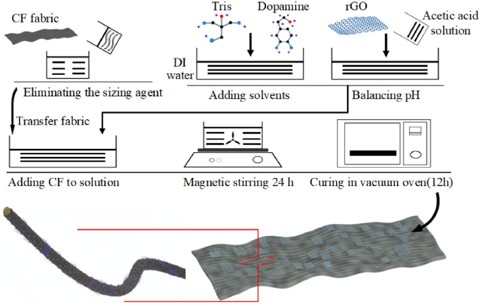

图1  PDA/PDA-rGO（上）与 PEI-rGO（下）制备流程示意
制备的核心逻辑是：先通过多巴胺在弱碱性缓冲液中自聚合（或 PEI 辅助静电/化学作用），再把 rGO 吸附、锚固在纤维表面，从而精准调控碳纤维的表面特性。

03 显微镜下的真相：光滑 → 磨砂

未处理碳纤维表面干净、轴向有浅沟，单丝直径约 7.7 μm，彼此不粘连。PDA 涂层后，单丝直径增至约 8.2 μm，表面长满不规则颗粒，粗糙度 Sa 从 2.119 μm 飙升至 8.076 μm（+281%）；同时 PDA 像胶水一样把相邻单丝“抱团”，提升纤维织物的整体性。

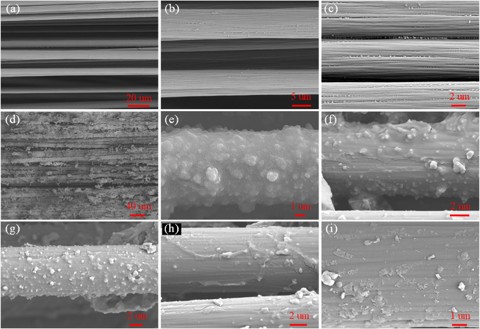

图3  未处理 CF 与 PDA@CF 的 SEM 对比：颗粒状 PDA 涂层显著提升表面粗糙度
rGO 体系则呈现另一种附着形态：PEI-rGO 的石墨烯片层铺展更充分，PDA-rGO 呈“鳍状”附着。两者都比原丝粗糙，但机制不同。

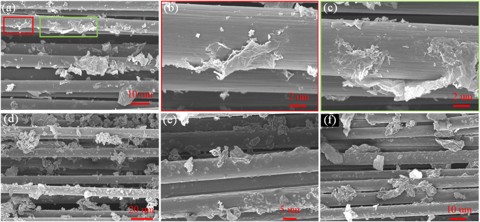

图4  PEI-rGO@CF 与 PDA-rGO@CF 的 SEM：rGO 离散分布在纤维表面
比表面积同步放大：PDA@CF 从 4.264 增至 7.41 m²/g（+73.9%），PEI-rGO@CF 达 8.592 m²/g（+101.5%）。面积更大、表面更糙，意味着潜在的摩擦耗能“盘面”显著扩大。

04 阻尼倍增的秘密：为什么 PDA 能“一石二鸟”

界面滑移耗能可概括为 W = ∫ δl · f · ds，其中 ds 为滑移面积、f 为摩擦力、δl 为滑移距离。PDA 同时放大了关键项：

1. ds↑：比表面积 +73.9%，摩擦面更多；
2. f↑：粗糙度 +281%，滑移摩擦力更大；
3. δl 更易发生：PDA@CF 的界面剪切强度（IFSS）略低于原丝，界面更易微脱粘滑移——而这正是耗能所需。

关键在于：虽然界面更容易滑移，但 PDA 把单丝互相粘成束，宏观拉伸时整体受力，因此拉伸模量与强度反而提高。这就实现了“微观滑移耗能、宏观强韧承载”的平衡。相比之下，PEI-rGO 与树脂形成较强离子键（IFSS +18.7%），界面“粘得太死”，阻尼提升幅度反而不如 PDA。

05 数据不会撒谎：DMA 与振动测试

动态力学分析（DMA，三点弯曲）显示：PDA 改性 CFRP 在 1 Hz 下损耗因子达 0.227，较参比 0.081 高出 180%；15 Hz 下仍保持 128.8% 的提升；且储能模量全程高于参比——不是“用软换阻尼”。

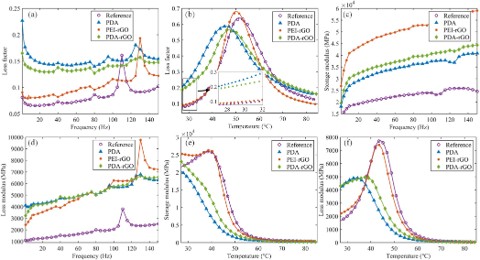

图6  DMA 结果：损耗因子（左）与储能模量（右）随频率/温度变化
自由振动衰减实验更直观：相同初始振幅下，PDA 样衰减最快。一阶阻尼比由参比的 0.472% 升至 0.779%（+65.2%）；PDA-rGO 为 0.765%，PEI-rGO 为 0.684%。

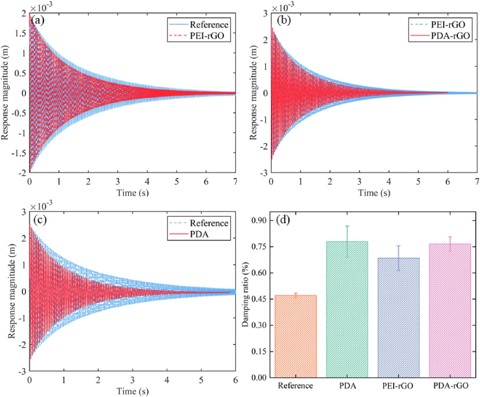

图7  振动衰减曲线（上）与一阶阻尼比柱状对比（下）

06 不只是“糙”，还有“润”

表面能/界面能的测算揭示了一个反直觉事实：PDA 系列表面能较高，但与树脂的界面能也高，说明二者相容性其实较差——这恰好解释了它为何容易滑移。PEI-rGO 表面能较低、界面能也低，与树脂相容性更好，加之离子键作用，界面结合非常牢固。可见，表面润湿性与化学键必须联合考量，它们共同决定界面是“该滑时滑”还是“该粘时粘”。PDA 恰好落在那个“既不太粘、也不太滑”的黄金点。

07 力学性能：强与稳兼得

PDA 改性 CFRP 的拉伸模量约 97125 MPa（+11.3%）、拉伸强度约 1082 MPa（+6.7%），层间剪切强度（ILSS）与参比基本持平——即没有牺牲抗剪切能力。PDA-rGO 表现更突出：模量约 97540 MPa（+11.7%）、强度约 1213 MPa（+19.6%）。

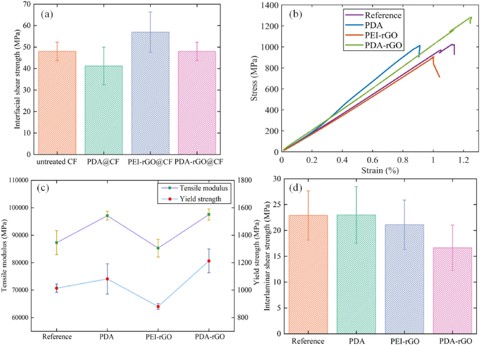

图9  IFSS、拉伸模量/强度与 ILSS 力学数据
参比 vs PDA 改性关键指标一览：

指标	参比	PDA 改性
损耗因子 η（1 Hz）	0.081	0.227（+180%）
损耗因子 η（15 Hz）	0.066	0.151（+128.8%）
一阶阻尼比	0.472%	0.779%（+65.2%）
拉伸模量	87300 MPa	97125 MPa（+11.3%）
拉伸强度	1014 MPa	1082 MPa（+6.7%）
层间剪切强度 ILSS	参比水平	基本持平


注：数据为论文中 PDA 体系代表性结果；PDA-rGO 在强度/模量上提升更显著（+11.7%/+19.6%）。

08 结语

PDA 改性相当于给碳纤维穿上一件“仿生磨砂防滑衣”：微观上靠更大的比表面积、更高的粗糙度与适度的界面滑移把振动能量摩擦耗散掉，宏观上靠单丝抱团整体承载拉力，从而解开了“阻尼 vs 强度”的长期矛盾。这一思路有望在航空航天、新能源汽车与高端制造等对减振和轻量化同时敏感的领域发挥作用。
https://doi.org/10.1016/j.compositesb.2024.111973
本文基于 Feng J, Gao C, Safaei B, et al. Exceptional damping of CFRPs: Unveiling the impact of carbon fiber surface treatments. Composites Part B, 2025, 290: 111973. DOI: 10.1016/j.compositesb.2024.111973 撰写，旨在以通俗语言传播前沿材料科学。

转自《石墨烯研究》公众号
